电动扫地机电池的设计方案

电动扫地机电池的设计方案


应用主机简介:
手推式电动扫地机是一款综合扫帚、垃圾桶三种工具功能于一体的新型环保产品。手推式电动扫地机具备以下几个特点:
1、无需能源,使用时不用弯腰,用手推动就可启动全部功能,将垃圾轻松收到垃圾箱;
2、操作简便,可以360度旋转,清洁范围遍及室内各个角落;节能环保,无噪音和废气排放,适合需要静音的场所使用,
比如:医院、学校、商场等;
3、省时省力高效,节约时间的同时比人工清理更洁净;
4、经久耐用,抗腐蚀老化;
5、运输方便,机器轻巧易于搬运,直立存放节省空间;
6、封闭式清扫,能够有效避免扬尘,确保家居卫生及家人健康。

电池简介:
一、产品的功能参数:
本扫地机电池集成了通信、电量计量、硬件保护电路、温度采集、电压采集、电流采集等各种功能。

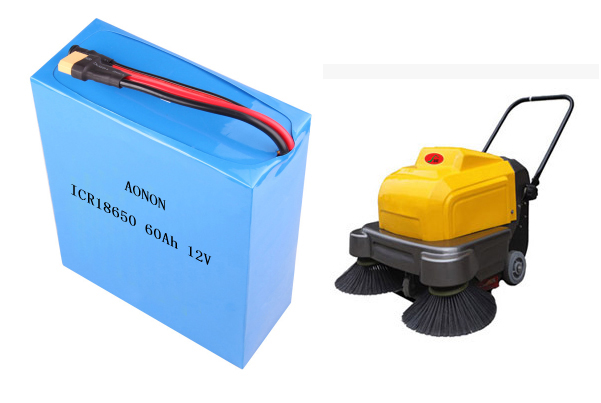

1)锂电池组型号设计要求:18650-2000mAh-3S40P/60Ah/12V
2)输入、输出特性:输入、输出采用同一端口,并采用输入/输出自动切换功能。
1、输入特性:采用25.2V的充电器给本电池充电。
2、输出特性:电池输出22.2V的电压给主机供电,以满足主机的正常使用。
3)电量计量:通过电量计量IC,可实时读取电池的当前的精确电量。
4)保护板基本特性
1、单节过充保护电压:4.28±0.05V
2、单节过充恢复电压:4.15±0.05V
3、单节过放保护电压:2.60±0.10V
4、单节过放恢复电压:3.00±0.10V
5、持续放电电流:5A
6、组合电池过流保护值(22ms): 10A
7、组合电池充电过温保护值(可恢复):65±5℃
8、组合电池放电过温保护值(可恢复):75±5℃
9、成品电池还具备短路保护。
5)电池循环寿命设计要求:300~500次(国标充放电标准)
6)电池外型尺寸设计要求:参考实际电池外壳尺寸。
二、产品的设计方案:
1)电量计量通信功能模块:通过电量计IC计算电池的剩余电量,实现与主机的实时通信,将电池的各种信息反馈给主机。
2)硬件保护模块:主要是对可充电锂电池组进行设计的保护线路,由于锂电池本身的化学特性,需要提供过充、过放、短路、过流、过温等保护功能,以避免引起燃烧、爆炸等危险。此电池采用硬件的保护电路进行保护,安全更有保障。
3)保护IC(Protection IC):设计方案的主要保护功能芯片,对电芯进行过充、过放、过流、短路等功能的在线实时监测,使电芯在安全稳定高效的范围内工作。
4)NTC:主要针对温度保护功能设计。当电池本身的温度因其它异常出现问题时,温度保护的NTC启动达到温度保护。充电的过温保护值设计为:65±5℃,放电的过温保护值设计为:75±5℃,
5)电芯的选用:此项目选用国际知名的动力电芯/18650 /2000mAh/3.7V。
6)场效应管(MOSFET):MOSFET管,在保护电路中起开关作用。
7)连接器:采用金属片的方式与主机接触。
8)电池外壳:采用高档塑胶外壳,构成整体电池的模形。
